AutoCAD控制

向AutoCAD发送命令

当前模块定义​

sys:autocadcontrol第三方软件交互Action
标准模块
输入 6 · 输出 2 · 枚举 1

输入参数

  • 操作类型operationEnum必填

    操作类型

    填写 固定输入默认 SendCommand
    执行命令默认SendCommand
    读取变量ReadVariable
  • 命令内容commandText可选

    发送到CAD执行的命令内容。通常以空格结尾开始执行。

    填写 输入或变量条件 仅：SendCommand
  • 变量列表varListText可选

    每行一个变量名称

    填写 输入或变量条件 仅：ReadVariable
  • 等待命令结束waitRespBoolean可选
    填写 输入或变量条件 仅：SendCommand默认 true
  • 最长等待时间(ms)waitMsNumber必填

    最长的等待返回结果的，毫秒数

    填写 固定输入默认 10000
  • 失败后停止stopIfFailBoolean可选

    失败后是否停止动作

    填写 固定输入默认 true

输出参数

  • 是否成功isSuccessBoolean

    操作是否成功

  • 变量值outputText

    从当前文档读取的变量值，多个变量时每行一个，和变量名顺序对应。

    条件 仅：ReadVariable

概述​

向AutoCAD软件发送命令或脚本。

AutoCAD控制

向AutoCAD发送命令
操作类型
操作类型
命令内容

发送到CAD执行的命令内容。通常以空格结尾开始执行。
最长等待时间(ms)
10000
最长的等待返回结果的，毫秒数
是否成功
-- 选择变量 --
操作是否成功
步骤注释

运行后延迟0保存(S)取消

【操作类型】

可选的操作类型，目前仅支持“执行命令”。

【命令内容】

AutoCAD命令或AutoLisp脚本。请确保脚本内容的合法性。

通常在命令末尾增加空格或回车表示开始执行命令。如果有多余的空格或回车，可能会多次执行命令。

示例动作

参考文档

通过手势、轮盘等执行命令或脚本​

因为轮盘等快速触发不能直接向CAD发送命令，需要通过一个单独的动作来中转。实现步骤如下：

（1）先在合适的位置安装此动作：参数传递CAD命令

（2）在轮盘、手势等位置，使用下面的设定方式调用动作，并将要执行的命令作为参数传递给动作。

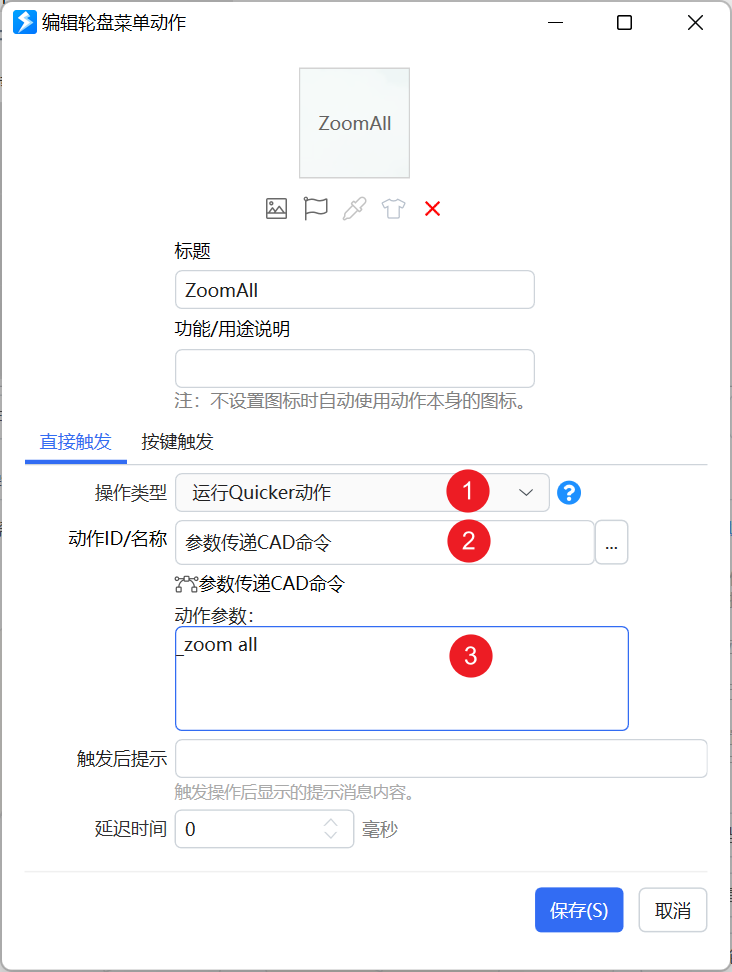

设置方法：1、操作类型选择“运行Quicker动作”。2、输入动作名称“参数传递CAD命令”。3、动作参数中输入要执行的命令。 注意末尾加空格开始执行。

更新历史​

  • 20250120 更新文档标题，以匹配实际功能。
